ترانسمیتر دما ترنسل TMT2140

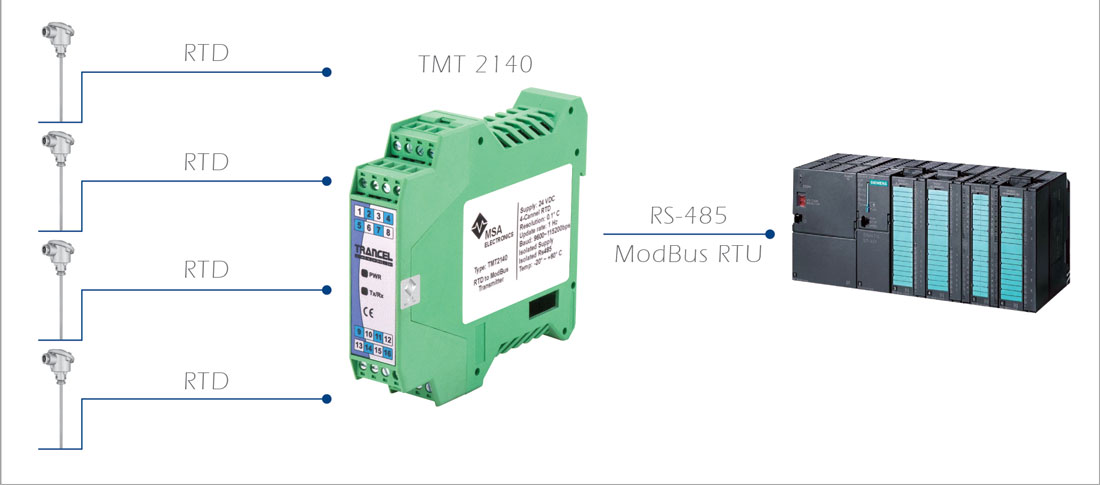

ترانسمیتر دما ترنسل TMT2140 یک مبدل دمای صنعتی چهارکاناله است که برای دریافت اطلاعات از سنسورهای RTD از نوع PT100 و انتقال داده‌های اندازه‌گیری‌شده به PLC از طریق پروتکل Modbus RTU و رابط RS-485 طراحی شده است.

این ترانسمیتر دما با پشتیبانی از 4 سنسور PT100 مستقل، امکان اندازه‌گیری هم‌زمان دمای چهار نقطه و ارسال چهار داده مجزا به PLC را فراهم می‌کند. یکی از ویژگی‌های مهم TMT2140، قابلیت جبران اثر مقاومت کابل سنسور است که باعث می‌شود افزایش طول کابل بین PT100 و ترانسمیتر تأثیر کمتری بر دقت اندازه‌گیری داشته باشد.

این ویژگی، در پروژه‌هایی که سنسورهای دما در فاصله قابل توجهی از تابلو کنترل یا PLC نصب می‌شوند، اهمیت زیادی دارد.



ترانسمیتر دما TMT2140 چگونه کار می‌کند؟

سنسور PT100 یک سنسور مقاومتی است و دمای محیط را بر اساس تغییر مقاومت الکتریکی خود اندازه‌گیری می‌کند. به همین دلیل، مقاومت سیم‌های اتصال سنسور نیز می‌تواند وارد فرآیند اندازه‌گیری شود و در صورت استفاده از کابل نامناسب یا کابل‌کشی طولانی، باعث ایجاد خطا در مقدار دمای اندازه‌گیری‌شده شود.

در ترنسمیتر دمای ترنسل مدل TMT2140، برای کاهش این اثر از سیستم جبران مقاومت سیم و کابل استفاده شده است. به این ترتیب، ترانسمیتر می‌تواند اطلاعات سنسورهای PT100 را با دقت مناسب دریافت کرده و پس از تبدیل سیگنال، داده‌های دما را از طریق Modbus RS-485 در اختیار PLC قرار دهد.

بر اساس طراحی این دستگاه، امکان استفاده از کابل سنسور با طولی تا حدود 50 متر وجود دارد؛ موضوعی که برای بسیاری از کاربردهای صنعتی و تابلوهای کنترل اهمیت دارد.



4 کاناله بودن ترانسمیتر دما TMT2140 یعنی چه؟

یکی از ویژگی‌های ترانسمیتر دمای ترنسل مدل TMT2140، برخورداری از 4 کانال ورودی مستقل برای سنسور PT100 است.

در عمل می‌توان چهار سنسور PT100 را به این دستگاه متصل کرد و دمای چهار نقطه مختلف را به‌صورت مستقل اندازه‌گیری کرد. اطلاعات هر چهار سنسور نیز به‌صورت داده‌های جداگانه از طریق Modbus RTU به PLC منتقل می‌شوند.

بنابراین برای اندازه‌گیری دمای چند نقطه، به‌جای استفاده از چند ترانسمیتر مجزا، می‌توان از یک ترانسمیتر دما چهارکاناله TMT2140 استفاده کرد.



ایزولاسیون کامل TMT2140؛ تفاوتی که در پروژه‌های صنعتی اهمیت دارد

یکی از مهم‌ترین تفاوت‌های ترانسمیتر دما ترنسل TMT2140 با بسیاری از ترانسمیترهای موجود در بازار، استفاده از ایزولاسیون الکتریکی بین بخش‌های مختلف دستگاه است. این ویژگی شاید در نگاه اول یک مشخصه فنی ساده به نظر برسد، اما در یک سیستم اتوماسیون صنعتی می‌تواند نقش مهمی در پایداری اندازه‌گیری، حفاظت از تجهیزات و جلوگیری از انتقال اختلالات الکتریکی به PLC داشته باشد.

در TMT2140، بخش ورودی سنسورهای PT100، تغذیه و ارتباط RS-485/Modbus به‌صورت ایزوله طراحی شده‌اند. به این معنا که اختلالات و نوساناتی که ممکن است از سمت سنسور و محیط صنعتی وارد شوند، مستقیماً به بخش ارتباطی و PLC منتقل نمی‌شوند.



چرا ایزولاسیون در ترانسمیتر دما مهم است؟

سنسورهای دما معمولاً در نزدیک‌ترین نقطه به فرآیند نصب می‌شوند؛ یعنی دقیقاً جایی که ممکن است با موتورها، هیترها، اینورترها، کابل‌های قدرت، تجهیزات سوئیچینگ، نویزهای الکتریکی و حتی نوسانات شدید ولتاژ مواجه باشند. از طرف دیگر، PLC معمولاً در تابلو کنترل قرار دارد و وظیفه کنترل بخش مهمی از فرآیند را بر عهده دارد.

در چنین شرایطی، اگر ورودی سنسور و مدار ارتباطی PLC مستقیماً به یکدیگر وابسته باشند، یک اختلال الکتریکی در سمت سنسور می‌تواند به بخش‌های حساس سیستم کنترل منتقل شود و به آن ها آسیب وارد کند.

اینجاست که ایزولاسیون TMT2140 اهمیت خود را نشان می‌دهد.

TMT2140 مانند یک سد الکتریکی بین سنسورها و سیستم کنترل عمل می‌کند و ارتباط اندازه‌گیری را از بخش کنترلی جدا نگه می‌دارد. بنابراین اگر در سمت سنسور با نویز، اختلاف پتانسیل یا یک شوک الکتریکی مواجه شویم، احتمال انتقال این اختلال به PLC و تجهیزات حساس سیستم به شکل قابل توجهی کاهش پیدا می‌کند.



حفاظت از PLC؛ چرا ایزولاسیون فقط برای خود ترانسمیتر نیست؟

یکی از مهم‌ترین مزایای ایزولاسیون TMT2140، محافظت از PLC و تجهیزات گران‌قیمت سیستم کنترل است.

فرض کنید چهار سنسور PT100 در نقاط مختلف یک کارخانه نصب شده‌اند و هرکدام از طریق کابل به TMT2140 متصل هستند. این سنسورها ممکن است ده‌ها متر با تابلو کنترل فاصله داشته باشند و در محیط‌هایی نصب شوند که شرایط الکتریکی کاملاً ایده‌آلی ندارند.

در چنین شرایطی، یک اختلال شدید یا حتی یک شوک ناشی از نوسان یا تخلیه الکتریکی می‌تواند از مسیر سیم‌کشی وارد مدار اندازه‌گیری شود. در یک طراحی بدون ایزولاسیون مناسب، این اختلال می‌تواند زنجیره‌ای از تجهیزات را تحت تأثیر قرار دهد.

اما در TMT2140، طراحی ایزوله باعث می‌شود ترانسمیتر نقش یک لایه حفاظتی بین سنسورها و PLC را نیز ایفا کند.

در بدترین حالت، اگر یک اتفاق شدید باعث آسیب به بخش ورودی ترانسمیتر شود، طراحی ایزوله می‌تواند از انتقال مستقیم آن به PLC جلوگیری کند. این موضوع در پروژه‌های صنعتی اهمیت بسیار زیادی دارد؛ زیرا هزینه واقعی آسیب دیدن PLC فقط قیمت خود سخت‌افزار نیست.

در بسیاری از کارخانه‌ها، PLC حاوی برنامه، تنظیمات و منطق کنترلی اختصاصی است که تهیه یا بازسازی آن می‌تواند بسیار دشوار و پرهزینه باشد. بنابراین محافظت از PLC در برابر آسیب‌های سمت میدان، می‌تواند از توقف طولانی خط تولید و هزینه‌های سنگین تعمیر و راه‌اندازی مجدد جلوگیری کند.



ایزولاسیون Modbus و RS-485؛ پایداری بیشتر ارتباط با PLC

ایزولاسیون TMT2140 فقط به ورودی سنسورها محدود نمی‌شود. ارتباط RS-485 و Modbus نیز به‌صورت ایزوله و محافظت‌شده طراحی شده است.

این موضوع اهمیت زیادی دارد؛ زیرا RS-485 مسیر ارتباطی مستقیم بین ترانسمیتر و سیستم کنترل است و در پروژه‌های صنعتی ممکن است کابل ارتباطی در کنار سایر کابل‌های قدرت و تجهیزات مولد نویز عبور کند.

ایزوله بودن ارتباط Modbus کمک می‌کند اختلالات الکتریکی سمت میدان به‌صورت مستقیم وارد PLC نشوند و ارتباط بین ترانسمیتر و سیستم کنترل با پایداری بیشتری انجام شود.

به بیان ساده، در TMT2140 سه بخش اصلی سیستم یعنی سنسورها، تغذیه و ارتباط Modbus به‌گونه‌ای طراحی شده‌اند که تا حد امکان از یکدیگر جدا باشند؛ موضوعی که برای استفاده از ترانسمیتر در محیط‌های صنعتی پرنویز اهمیت ویژه‌ای دارد.



چرا TMT2140 از برخی ترانسمیترهای بازار گران‌تر است؟

قیمت پایین‌تر یک ترانسمیتر لزوماً به معنای هزینه کمتر برای یک پروژه صنعتی نیست. در تجهیزات اندازه‌گیری و اتوماسیون، باید علاوه بر قیمت خرید، دقت، پایداری، حفاظت الکتریکی و ریسک آسیب به تجهیزات بالادستی را نیز در نظر گرفت.

بخش قابل توجهی از تفاوت قیمت TMT2140 با ترانسمیترهای ساده‌تر، به طراحی ایزوله، قطعات باکیفیت و مدارهای حفاظتی مربوط می‌شود؛ امکاناتی که برای کاهش هزینه تولید، ممکن است در برخی محصولات اقتصادی حذف شوند.

در واقع، TMT2140 با هدف ارائه یک ترانسمیتر صرفاً ارزان‌قیمت طراحی نشده است؛ بلکه برای پروژه‌هایی ساخته شده که در آنها دقت اندازه‌گیری، پایداری عملکرد و حفاظت از سیستم کنترل اهمیت دارد.

به همین دلیل، مقایسه TMT2140 با یک ترانسمیتر معمولی صرفاً بر اساس قیمت خرید، تصویر کاملی از ارزش واقعی این محصول ارائه نمی‌دهد. در یک پروژه صنعتی، هزینه خرابی PLC، توقف خط تولید، عیب‌یابی سیستم و از دست رفتن اطلاعات یا برنامه کنترلی می‌تواند چندین برابر اختلاف قیمت یک ترانسمیتر باشد.

TMT2140 با قرار دادن ایزولاسیون بین سنسورها و سیستم کنترل، یک لایه حفاظتی ارزشمند به ساختار اتوماسیون اضافه می‌کند. این ویژگی در کنار دقت اندازه‌گیری، جبران مقاومت کابل PT100 و ارتباط پایدار Modbus، یکی از مهم‌ترین دلایلی است که این ترانسمیتر برای پروژه‌های حساس صنعتی ارزش بالاتری نسبت به محصولات اقتصادی دارد.

اگر هدف شما فقط تبدیل سیگنال PT100 به Modbus با کمترین قیمت ممکن باشد، محصولات ساده‌تر نیز ممکن است این وظیفه را انجام دهند؛ اما اگر حفاظت از PLC، پایداری ارتباط، کاهش ریسک اختلالات الکتریکی و اطمینان از عملکرد سیستم اندازه‌گیری برای پروژه اهمیت داشته باشد، ایزولاسیون TMT2140 یک مزیت فنی مهم محسوب می‌شود.



دقت و پایداری اندازه‌گیری دما در TMT2140

در اندازه‌گیری دما با سنسور PT100، دقت نهایی فقط به کیفیت سنسور وابسته نیست؛ مقاومت کابل بین سنسور و ترانسمیتر نیز می‌تواند بر مقدار دمای اندازه‌گیری‌شده تأثیر بگذارد. این موضوع به‌خصوص زمانی اهمیت بیشتری پیدا می‌کند که سنسور در فاصله زیادی از تابلو یا تجهیزات کنترلی نصب شده باشد. علاوه بر این، مقاومت الکتریکی سیم با تغییر دما تغییر می‌کند و می‌تواند باعث ایجاد خطا در اندازه‌گیری شود.

ترانسمیتر دما TMT2140 با بهره‌گیری از مدار و قطعات اختصاصی برای جبران اثر اهمی کابل، تأثیر مقاومت سیم‌های اتصال PT100 را در فرآیند اندازه‌گیری کنترل می‌کند. به همین دلیل، امکان استفاده از کابل سنسور با طولی تا حدود 50 متر فراهم شده است؛ قابلیتی که در پروژه‌های صنعتی با فاصله زیاد بین سنسور و تابلو کنترل اهمیت ویژه‌ای دارد.

از سوی دیگر، در ساخت TMT2140 از قطعات باکیفیت استفاده شده و قطعات مؤثر بر دقت و عملکرد اندازه‌گیری از گریدهای باکیفیت انتخاب شده‌اند. این طراحی باعث می‌شود عملکرد ترانسمیتر در برابر تغییرات دمای محیط پایداری بیشتری داشته باشد و تغییر دمای محل نصب یا تابلو تأثیر کمتری بر دقت اندازه‌گیری دستگاه بگذارد.

ترانسمیتر دمای ترنسل مدل TMT2140 همچنین در فرآیند تولید و کنترل کیفیت کالیبره می‌شود تا دقت اندازه‌گیری آن در محدوده کاری مشخص‌شده حفظ شود. ترکیب جبران مقاومت کابل، کیفیت قطعات و پایداری عملکرد در برابر تغییرات دمای محیط، این ترانسمیتر دما را برای کاربردهای صنعتی که دقت و پایداری اندازه‌گیری دما اهمیت دارد، مناسب می‌کند.



ارتباط TMT2140 با PLC از طریق Modbus RTU

داده‌های اندازه‌گیری‌شده توسط TMT2140 از طریق پروتکل Modbus RTU روی رابط RS-485 به PLC منتقل می‌شوند.

این روش ارتباطی باعث می‌شود بتوان اطلاعات چهار سنسور PT100 را مستقیماً در سیستم کنترل صنعتی دریافت و در برنامه PLC استفاده کرد.

پورت سریال دستگاه از سرعت‌های ارتباطی 9600 تا 115200 بیت بر ثانیه پشتیبانی می‌کند و حداکثر 32 آدرس قابل تنظیم برای دستگاه در نظر گرفته شده است.

این ویژگی‌ها باعث می‌شوند TMT2140 بتواند در پروژه‌هایی که چند تجهیز اندازه‌گیری در یک شبکه صنعتی حضور دارند، مورد استفاده قرار گیرد.



سوالات متداول درباره ترانسمیتر دما TMT2140



ترانسمیتر دما TMT2140 چند سنسور را پشتیبانی می‌کند؟

این دستگاه دارای چهار کانال مستقل است و می‌توان چهار سنسور PT100 را به آن متصل کرد. اطلاعات هر چهار سنسور به‌صورت مستقل از طریق Modbus به PLC منتقل می‌شود.



آیا TMT2140 با سنسور PT100 کار می‌کند؟

بله. ورودی‌های TMT2140 برای سنسورهای RTD از نوع PT100 طراحی شده‌اند و از اتصال دو سیمه و سه سیمه پشتیبانی می‌کنند.



ترانسمیتر TMT2140 چگونه به PLC متصل می‌شود؟

ارتباط دستگاه با PLC از طریق Modbus RTU روی رابط RS-485 انجام می‌شود.



حداکثر فاصله سنسور PT100 تا ترانسمیتر چقدر است؟

بر اساس اطلاعات سازنده، امکان استفاده از کابل PT100 با طولی تا حدود 50 متر وجود دارد. قابلیت جبران مقاومت کابل در این شرایط به کاهش تأثیر مقاومت سیم بر اندازه‌گیری کمک می‌کند.



مزیت چهارکاناله بودن TMT2140 چیست؟

با چهارکاناله بودن دستگاه می‌توان چهار سنسور PT100 را به یک ترانسمیتر متصل کرد و چهار مقدار دمای مستقل را به PLC ارسال کرد؛ بنابراین برای اندازه‌گیری چند نقطه، نیاز به استفاده از چهار ترانسمیتر جداگانه نیست.



آیا ترانسمیتر دما TMT2140 ایزوله است؟

بله. بخش‌های مختلف دستگاه از جمله ارتباط RS-485 و تغذیه در طراحی دستگاه به‌صورت ایزوله در نظر گرفته شده‌اند. این ویژگی برای کاهش اثر نویز و اختلالات الکتریکی در محیط‌های صنعتی اهمیت دارد.



ترانسمیتر دما TMT2140 برای چه محیط‌هایی مناسب است؟

این دستگاه برای کاربردهای صنعتی از جمله کارخانه‌های آسفالت، ماشین‌آلات بسته‌بندی، پالایشگاه‌ها، صنایع پتروشیمی و سایر سیستم‌های اتوماسیون صنعتی که نیاز به اندازه‌گیری دمای چند نقطه دارند، قابل استفاده است.
