ترانسمیتر جریان و ولتاژ ترنسل مدل TMP3100

ترانسمیتر جریان و ولتاژ ترنسل مدل TMP3100

ترانسمیتر جریان و ولتاژ ترنسل مدل TMP3100 یک مبدل سه‌فاز صنعتی برای اندازه‌گیری پارامترهای الکتریکی و انتقال اطلاعات اندازه‌گیری‌شده به PLC یا SCADA از طریق پروتکل Modbus RTU است. این دستگاه با بهره‌گیری از شش مبدل آنالوگ به دیجیتال ۲۴ بیتی و پردازنده DSP پرسرعت، برای پروژه‌های صنعتی و سیستم‌های اتوماسیون طراحی شده است که در آن‌ها اندازه‌گیری دقیق جریان و ولتاژ و انتقال سریع اطلاعات به سیستم کنترل اهمیت دارد.

TMP3100 امکان اندازه‌گیری جریان، ولتاژ و فرکانس را فراهم می‌کند و اطلاعات به‌دست‌آمده را از طریق رابط RS-485 دو سیمه در اختیار سیستم کنترل قرار می‌دهد. پورت سریال و منبع تغذیه این ترانسمیتر به‌صورت ایزوله طراحی شده‌اند و پورت RS-485 نیز از مدار محافظتی برخوردار است.

ترانسمیتر جریان و ولتاژ TMP3100 چیست؟

در بسیاری از سیستم‌های اتوماسیون صنعتی، اطلاعات مربوط به پارامترهای الکتریکی تجهیزات باید در اختیار PLC یا سیستم SCADA قرار بگیرد تا امکان مانیتورینگ و استفاده از این اطلاعات در فرآیند کنترل فراهم شود.

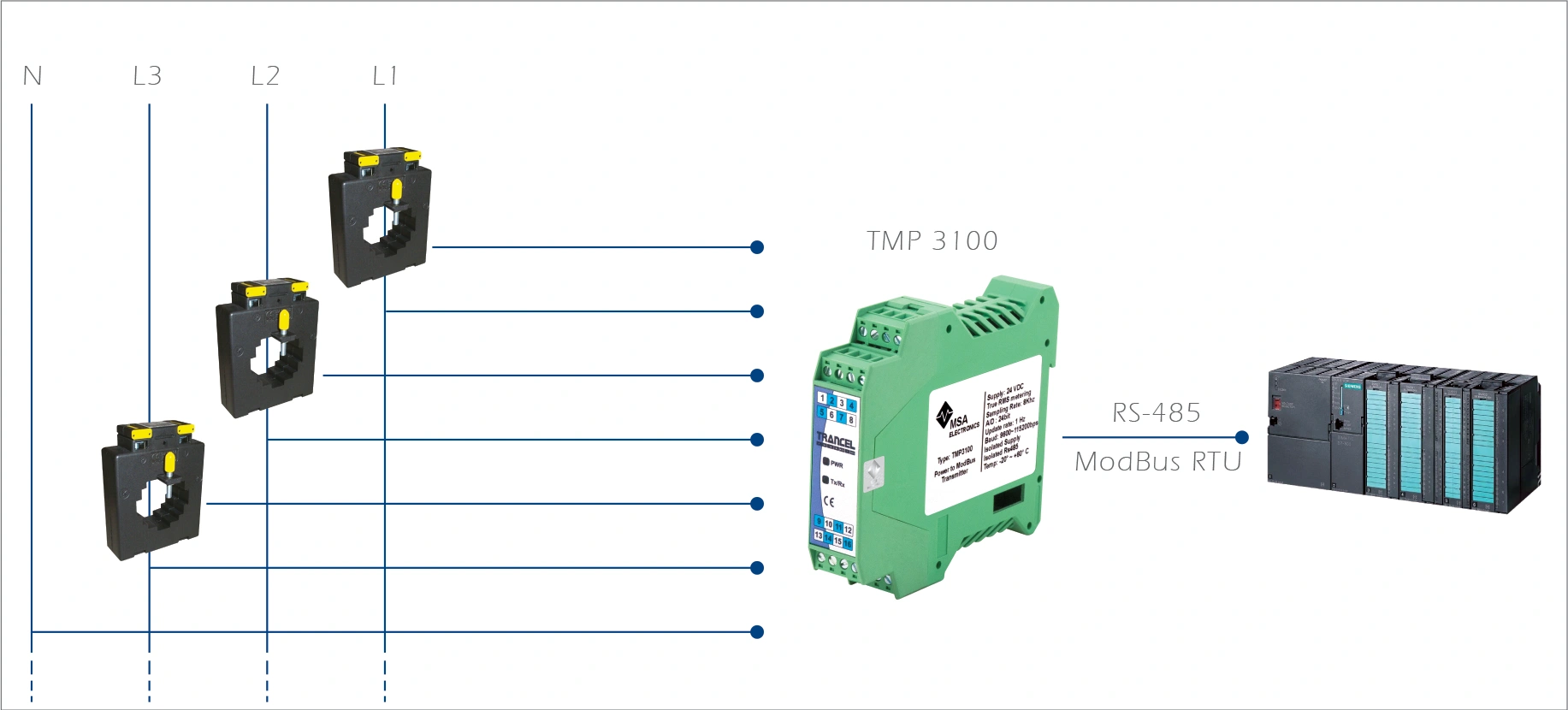

ترانسمیتر جریان و ولتاژ TMP3100 برای همین کاربرد طراحی شده است. این دستگاه پارامترهای الکتریکی خط سه‌فاز را اندازه‌گیری کرده و اطلاعات آن‌ها را به داده دیجیتال تبدیل می‌کند. سپس داده‌های اندازه‌گیری‌شده از طریق Modbus RTU و رابط RS-485 به سیستم کنترل منتقل می‌شوند.

به همین دلیل، TMP3100 می‌تواند در پروژه‌هایی که نیاز به دریافت اطلاعات جریان و ولتاژ در کنار سیستم PLC یا SCADA وجود دارد، به‌عنوان یک تجهیز اندازه‌گیری و ارتباطی مورد استفاده قرار گیرد.

ویژگی‌های کلیدی ترانسمیتر ترنسل TMP3100

• اندازه‌گیری پارامترهای الکتریکی خط سه‌فاز
• اندازه‌گیری جریان تا ۱۰۰۰ آمپر
• اندازه‌گیری ولتاژ تا ۳۵۰ ولت RMS
• اندازه‌گیری فرکانس در محدوده ۱ تا ۴۰۰ هرتز
• استفاده از شش ADC با رزولوشن ۲۴ بیت
• بهره‌گیری از DSP پرسرعت
• ارتباط Modbus RTU
• پورت RS-485 دو سیمه ایزوله
• منبع تغذیه ایزوله
• پورت RS-485 محافظت‌شده
• ایزولاسیون تا ۱.۵ کیلوولت
• سرعت ارتباطی ۹۶۰۰ تا ۱۱۵۲۰۰ بیت بر ثانیه
• امکان تنظیم ۳۲ آدرس با دیپ‌سوئیچ
• قابلیت نصب روی ریل تابلو

اندازه‌گیری جریان، ولتاژ و فرکانس سه‌فاز

TMP3100 برای اندازه‌گیری پارامترهای الکتریکی خط سه‌فاز طراحی شده است و امکان اندازه‌گیری جریان و ولتاژ را با رزولوشن مشخص فراهم می‌کند.

محدوده اندازه‌گیری ولتاژ این دستگاه ۰ تا ۳۵۰ ولت RMS است و رزولوشن اندازه‌گیری ولتاژ برابر با ۰.۱ ولت است.

در بخش اندازه‌گیری جریان نیز TMP3100 از رزولوشن ۰.۱ آمپر در محدوده ۰ تا ۱۰۰۰ آمپر برخوردار است.

علاوه بر جریان و ولتاژ، این ترانسمیتر امکان اندازه‌گیری فرکانس را نیز دارد. محدوده اندازه‌گیری فرکانس دستگاه ۱ تا ۴۰۰ هرتز و رزولوشن آن ۰.۱ هرتز است.

دقت و پردازش اطلاعات در TMP3100

یکی از بخش‌های مهم در طراحی ترانسمیتر جریان و ولتاژ ترنسل TMP3100، استفاده از مبدل‌های آنالوگ به دیجیتال با رزولوشن ۲۴ بیت است.

در این دستگاه از شش مبدل آنالوگ به دیجیتال ۲۴ بیتی به همراه یک پردازنده DSP پرسرعت استفاده شده است. این ساختار، امکان تبدیل و پردازش اطلاعات اندازه‌گیری‌شده را پیش از انتقال آن‌ها به سیستم کنترل فراهم می‌کند.

استفاده از این معماری باعث شده است TMP3100 برای پروژه‌هایی که اندازه‌گیری پارامترهای الکتریکی و انتقال اطلاعات آن‌ها به PLC یا SCADA بخشی از سیستم اتوماسیون است، طراحی مناسبی داشته باشد.

ارتباط TMP3100 با PLC و SCADA

یکی از قابلیت‌های اصلی ترانسمیتر جریان و ولتاژ مدل TMP3100، امکان ارتباط مستقیم با سیستم‌های کنترل از طریق Modbus RTU است.

ارتباط سریال دستگاه از طریق RS-485 دو سیمه انجام می‌شود و سرعت انتقال اطلاعات از ۹۶۰۰ تا ۱۱۵۲۰۰ بیت بر ثانیه قابل تنظیم است.

برای استفاده از چند دستگاه در یک شبکه نیز امکان تنظیم آدرس وجود دارد. آدرس TMP3100 از طریق دیپ‌سوئیچ تنظیم می‌شود و دستگاه امکان تعریف ۳۲ آدرس را فراهم می‌کند.

بنابراین در یک سیستم اتوماسیون صنعتی می‌توان اطلاعات اندازه‌گیری‌شده توسط TMP3100 را از طریق شبکه RS-485 و پروتکل Modbus RTU در اختیار PLC یا SCADA قرار داد.

ایزولاسیون تغذیه و ارتباط سریال در TMP3100

یکی از ویژگی‌های مهم ترانسمیتر جریان و ولتاژ ترنسل TMP3100، طراحی ایزوله بخش‌های تغذیه و ارتباط سریال است. در این دستگاه، منبع تغذیه و پورت RS-485 به‌صورت ایزوله طراحی شده‌اند.

ایزولاسیون در چنین تجهیزی اهمیت دارد، زیرا ترانسمیتر در سیستم‌های صنعتی در کنار تجهیزات الکتریکی و مدارهای مختلف نصب می‌شود و ممکن است بین بخش‌های مختلف سیستم اختلاف پتانسیل یا اختلالات الکتریکی وجود داشته باشد.

در TMP3100، پورت RS-485 علاوه بر ایزوله بودن، محافظت‌شده است. این طراحی به جداسازی بهتر بخش ارتباطی ترانسمیتر از سایر بخش‌های سیستم کمک می‌کند و برای استفاده در تابلوهای برق و سیستم‌های اتوماسیون صنعتی اهمیت دارد.

میزان ایزولاسیون اعلام‌شده برای دستگاه ۱.۵ کیلوولت به مدت حداکثر یک دقیقه است.

نصب ترانسمیتر TMP3100 در تابلو

TMP3100 با در نظر گرفتن کاربردهای صنعتی، امکان نصب روی ریل تابلو را دارد. این ویژگی باعث می‌شود دستگاه بتواند در کنار سایر تجهیزات کنترلی و اتوماسیون داخل تابلو نصب و در سیستم قرار گیرد.

ابعاد ترانسمیتر ۱۱۵ × ۱۰۰ × ۲۳ میلی‌متر است و منبع تغذیه مورد نیاز آن نیز ۲۱.۶ تا ۲۶.۴ ولت DC است.

دمای کاری دستگاه از ۲۰- تا ۶۰+ درجه سانتی‌گراد اعلام میباشد.
